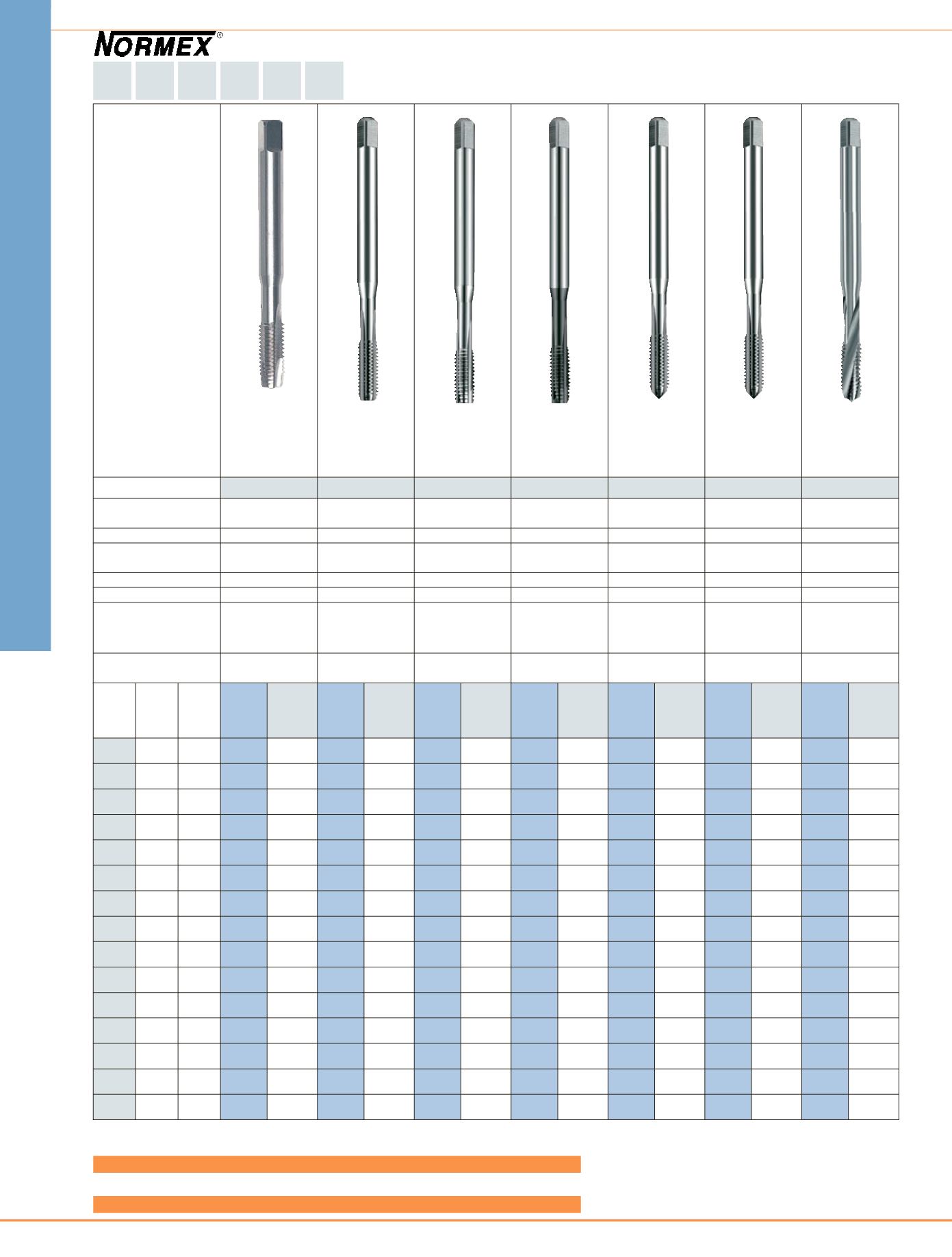

Catalogo ABC 54 - page 538

F 4
M Passo mm Ø preforo mm Codice F 7829.... Cad.  Codice F 7830.... Cad.  Codice F 7833.... Cad.  Codice F 7833.... Cad.  Codice F 7838.... Cad.  Codice F 7839.... Cad.  Codice F 7842.... Cad. 
2 0,4 1,60 — — — — — — — — 0002 22,50 — — 0002 17,00
2,2 0,45 1,75 — — — — 0022 33,70 — — — — — — — —
2,3 0,4 1,90 — — — — — — — 0023 33,50 — — 0023 36,70
2,5 0,45 2,05 — — — — — — — — 0025 22,90 — — 0025 16,40
3 0,5 2,50 9003 7,40 0003 11,60 0003 11,40 1003 12,00 0003 11,80 0003 25,20 0003 14,20
3,5 0,6 2,90 — — — — 0035 16,00 — — 0035 14,40 0035 24,80 — —
4 0,7 3,30 9004 7,70 0004 11,80 0004 11,40 1004 12,80 0004 12,00 0004 25,20 0004 14,20
4,5 0,75 3,70 — — — — — — — — 0045 25,00 — — — —
5 0,8 4,20 9005 8,30 0005 12,30 0005 11,90 1005 13,80 0005 12,50 0005 24,40 0005 14,70
6 1 5,00 9006 8,80 0006 12,50 0006 11,90 1006 13,80 0006 13,00 0006 24,90 0006 15,20
7 1 6,00 — — — — 0007 20,80 — — 0007 19,40 — — — —
8 1,25 6,80 9008 11,40 0008 14,20 0008 13,50 1008 16,10 0008 14,20 0008 32,60 0008 17,10
9 1,25 7,80 — — — — 0009 32,30 — — — — — — — —
10 1,5 8,50 9010 12,60 0010 16,90 0010 16,20 1010 19,30 0010 16,20 — — 0010 19,30
12 1,75 10,20 9012 23,50 — — 0012 17,50 — — — — — — — —
passo
grosso
F 7829/9 F 7830 F 7833 F 7833/1 F 7838 F 7839 F 7842
Modello — 4050 7010 Rapid 7010/78
Rapid-Vap 4052 4052 LH 4030 Rsp
DIN 371 371 371 371 371 371 371
Esecuzione/Forma Imbocco corretto A B/Imboccocorretto B/Imboccocorretto C C/Sinistra C/Elica
destra 15°
Acciaio HSS HSS-E HSS-E HSS-E HSS-E HSS-E HSS-E
Tolleranza ISO 6H ISO 2-6H ISO 2-6H ISO 2-6H ISO 2-6H ISO 2-6H ISO 2-6H
Per fori           
Per materiali gruppo: 1.1 1.1 1.1 1.1 - 1.2 1.1 1.1 1.1
Filettatura
metrica ISO
DIN 13
  Vaporizzato
M HSS HSS-E DIN 371 ISO 2-6H ISO 6H
Per diametri maggiori vedere maschi a macchina DIN 374 F 4 pag. 546
Tabella per la scelta dei maschi e indicazioni sui rivestimenti, vedere pag. 526÷529
